等離子噴涂氧化鋁陶瓷涂層
2020-2-16 7:17:42點(diǎn)擊：

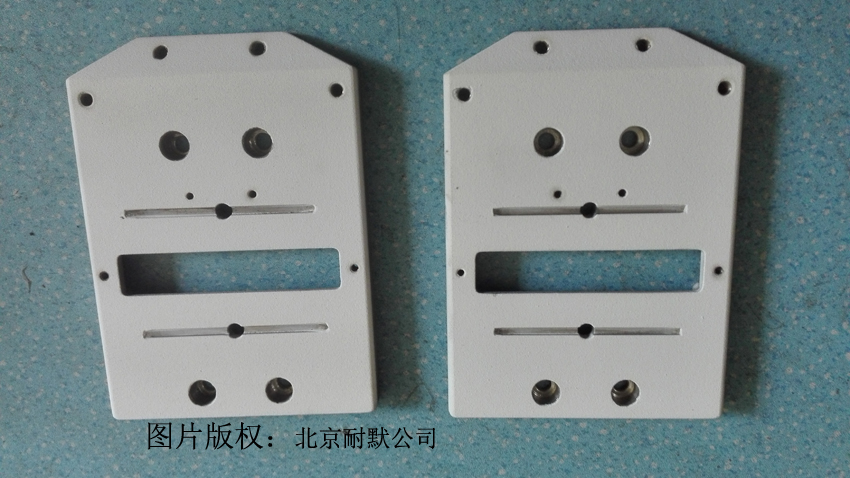

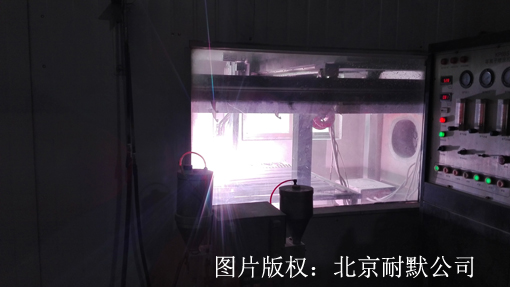

采用等離子噴除技術(shù)．在FeCrAIRE臺金基體表面制備鋁鈦陶瓷涂層和氧化鋁陶瓷涂層，與浸漬法制備的氧化鋁陶瓷涂層進(jìn)行比較利用XRD、SEM、BET和超聲振動等分析測試技術(shù)．對陶瓷涂層的微觀結(jié)構(gòu)與表面特性進(jìn)行研究。
結(jié)果表明，加入適量的CeO、La、ZrO、SiO后．氧化鋁噴涂陶瓷涂層的表面組成相主要保持為一AIo，其蜂窩狀多L結(jié)構(gòu)上堆積了大量彌散分布的納米微粒；這種復(fù)臺結(jié)構(gòu)既保證了棘層與載體牢固的結(jié)合，表現(xiàn)出優(yōu)于氧化鋁浸潰陶瓷涂層的抗振性與抗熱震性，又使得陶瓷涂層的幾何比表面達(dá)到32lm／g，大大超過鋁鈦噴涂埭層因此，可用等離子噴涂工藝制備氧化錨陶瓷涂層，作為承載活性組分的分散層，用于摩托車的金屬載體排氣催化荊。
- 上一篇：鎳鉻鋁打底氧化鋁陶瓷涂層 2020/2/17
- 下一篇：等離子噴涂氧化鋯陶瓷涂層表面光潔度 2020/2/6
