陶瓷涂層性能的實(shí)驗(yàn)分析
通過(guò)實(shí)驗(yàn)測(cè)試KNM22陶瓷涂層性能，通過(guò)高溫高壓釜試驗(yàn)對(duì)其防腐蝕性能進(jìn)行研究。
一、高溫高壓腐蝕試驗(yàn)
1、將試件置于4MPa、120℃、含硫量為1.15mg/、埋層深度3500L～4200m、溫度為85～105℃模擬含硫地層水中進(jìn)行浸泡試驗(yàn)，測(cè)試其防腐蝕性能。
2、本實(shí)驗(yàn)選擇X80鋼為基材試板，其主要化學(xué)成分X80鋼片尺寸為25×50×2mm，用280﹟、320﹟金相砂紙一次打磨，然后分別用丙酮和乙醇清洗試片表面，用冷風(fēng)吹干，以待涂膜時(shí)使用。

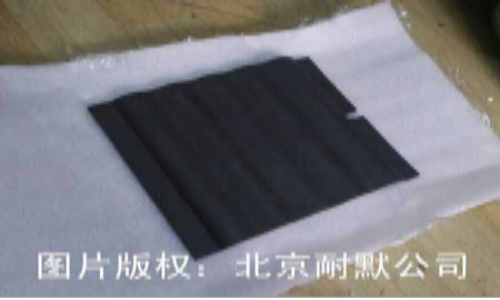

采用刷涂方式涂于X80鋼試件上，并在200℃環(huán)境下固化2h，即制得陶瓷涂層。
3、涂層性能測(cè)試
用涂鍍膜測(cè)厚儀、附著力測(cè)試儀、擺式硬度儀、漆膜沖擊器以及漆膜圓盤磨耗儀測(cè)試了涂層的厚度、附著力、硬度、抗沖擊性和耐磨性，同時(shí)采用電化學(xué)工作站，測(cè)試了涂層的防腐蝕性能。
二、結(jié)果與分析
1、涂層物理性能測(cè)試
對(duì)涂層式樣進(jìn)行涂層厚度、顯微硬度、附著力、磨損量和抗沖擊性等物理性能測(cè)試。
涂層物理性能
|
試樣種類 |
涂層厚度（μm） |
顯微硬度(HV) |
附著力 |
磨損量（g） |
抗沖擊性（cm） |
|
涂層試樣 |
26 |
637.5 |
一級(jí) |
0.003 |
20 |
2、高溫高壓釜實(shí)驗(yàn)中涂層的電流密度為-4.296×10-7A/cm2，空白試樣的電流密度為-1.824×10-4A/cm2，涂層試樣的阻抗值大于空白試樣的阻抗值。說(shuō)明在高溫下涂層試樣的防腐效果很好。
實(shí)驗(yàn)證明KNM22陶瓷涂層具有良好的耐磨性，這主要是因?yàn)橥繉又泻刑沾上啵捕葮O高，在很大程度上提高了涂層的耐磨性，防腐分子的加入使該涂層的抗腐蝕性能卓越。
- 上一篇：KNM22耐氯離子材料可以對(duì)易受氯離子腐蝕材料進(jìn)行預(yù)保護(hù) 2022/4/1
- 下一篇：等離子噴涂陶瓷涂層加工技術(shù)的特點(diǎn) 2022/2/22
